一、项目意义
2015年，习近平总书记在气候变化巴黎大会上提出中国将于2030年单位国内生产总值二氧化碳排放比2005年下降60%-65%，以控制大气温室气体浓度上升，应对全球气候变化。六氟化硫气体是温室效应显著的一种惰性气体，在大气中的降解过程非常慢，约需要3000年。1997年12月通过的京都议定书中，SF6气体被列为需全球管制使用的六种气体之一。等量的SF6气体与CO2气体相比，SF6气体的温室效应作用相当于CO2气体的2.2万倍。
GIS高压开关装置中SF6气体使用量最大，使用混合气体可显著降低SF6使用量，减少温室气体的危害，降低GIS制造成本，对节能减排和低碳发展意义重大。
国内外主流充气柜制造厂家，开始研制和小批生产混气充气柜，为此，为混气充气柜配套的混气充灌装置就必须列入开发之计划。
二、装置描述
1.引用标准：
JB/DQ2588-90 六氟化硫充气及回收装置
GB12022-89 工业六氟化硫
GB150-89 钢制压力容器标准
2.装置特点：
本装置由SF6和N2充入、内置混合配比控制器1、混合比控制器2、缓冲罐1和缓冲罐2、抽真空装置、压缩机以及管路组成；
本采用全自动触摸控制，可随意设置充入混合气体的比例（SF6
0%-100%），可直接根据设定比例实现N2和SF6的混气灌充，达到符合设定值要求的气体比例；并内置真空泵即可自清洁本机，也可对产品抽真空。
同时本装置还拥有操作简单、便于移动、较快的充气速度的特点；
本装置配置高端：
A、内置过滤吸附系统，多重过滤，确保SF6和N2符合标准要求。
B、内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧。
C、电气系统选用进口品牌。
D、优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工。
E、整机为风冷无需外接水源。
F、内置温度保护系统即使在-25摄氏度下也能正常工作。
G、所有阀门的密封元件具有自动补偿性能。
H、触摸屏一键式操作。

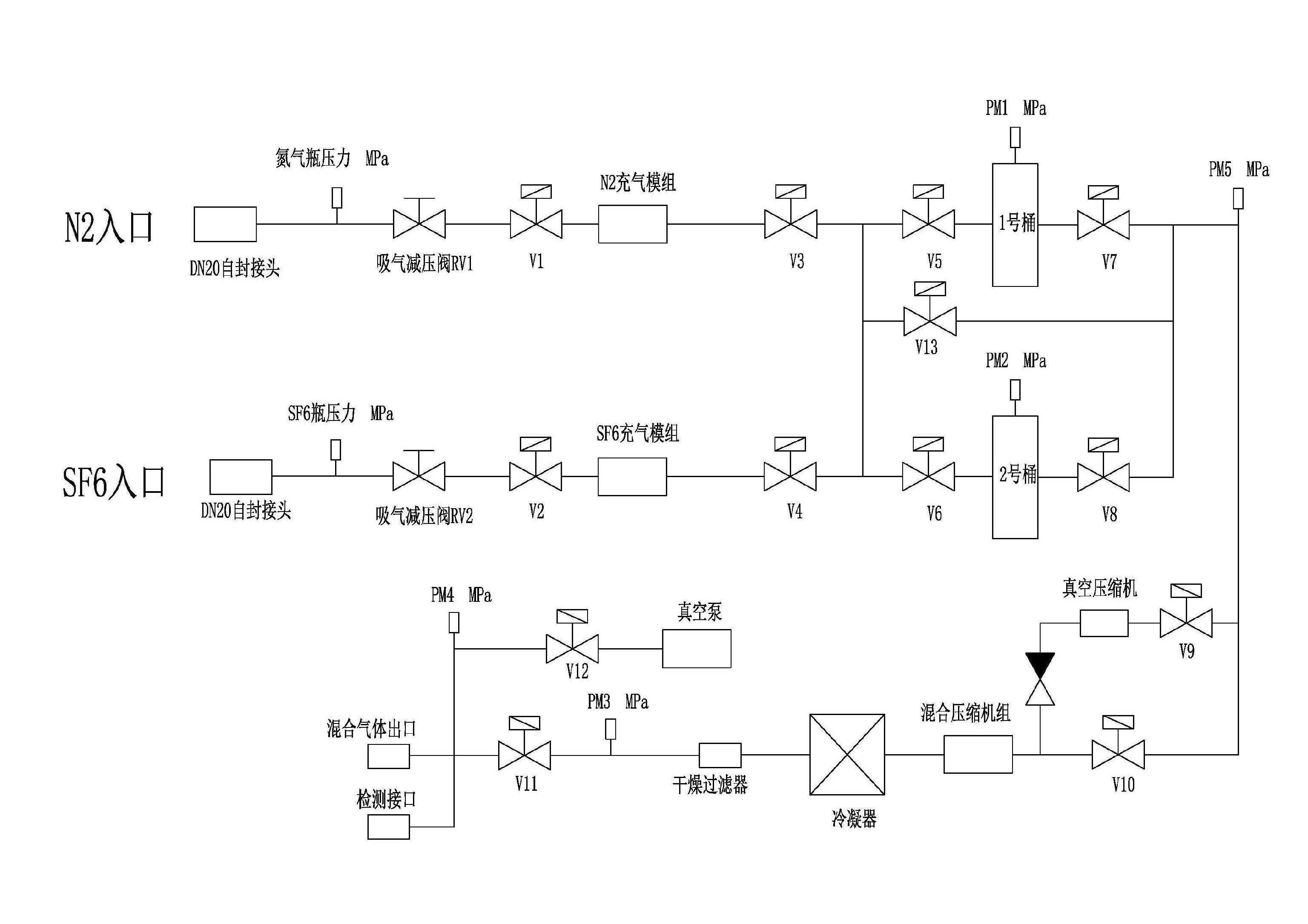

三、装置流程图（仅做为示意图，不作为交货的依据！）
四、性能参数
| 型 式 | 风冷,手推移动式 |
| 工作环境温度 | 10℃～40℃ |
| 抽真空速率 | 100 m3/h |
| 充气最大流量 | ≥30m³/H |
| 最大充气压力 | 5MPa |
| 混气比（SF6占比） | 0%-100% |
| 年 泄 漏 率 | ≤0.5% |
| 电源 | 三相四线制 3Φ 380V |
| 总功率(kW) | ≤20 |
| 噪声dB(A) | ≤75 |
| 装置自重(kg) | ≤1000 |
